Надёжное опорное основание дома обеспечивает его длительную эксплуатацию. Конструкция фундамента зависит от грунта, на котором он будет устанавливаться, и от степени обводненности участка. Пренебрежение любым из этих обстоятельств приводит к преждевременному износу фундамента вплоть до его полного разрушения. А это связано с потерей всего здания и понесённых на строительство затрат.
Как устроены свайные фундаменты
Конструкция фундамента всегда выбирается в зависимости от характера грунта на месте строительства. В ряде случаев самым надёжным и прочным будет именно сооружение на сваях различного типа.
Бетонный ростверк увеличивает несущую способность свайного фундамента
Достоинства и недостатки свайных фундаментов
В реальных условиях строительства могут применяться различные виды свай. Но независимо от конструкции таких изделий можно выделить ряд преимуществ, которыми обладают фундаменты на свайных основаниях:
- возможность использования на любых грунтах, исключая скальные;
- быстрый монтаж опорного основания. Фундамент для жилого загородного дома можно установить в течение одного дня;
- отсутствие необходимости проведения земляных работ, устройства опалубки, бетонирования и длительного ожидания окончательного отвердения бетона;
- доступность для изготовления своими руками. Самостоятельно не получится работать только с забивными сваями. Для их установки требуется специальное оборудование;
- относительно низкие затраты. Свайные фундаменты обходятся дешевле ленточных или плитных, стоимость которых может составлять до трети стоимости всего дома.
Ростверк для свайного фундамента может выполняться из металла, бетона или древесины
Основным недостатком свайного фундамента является усадка опорного основания. Результатом может быть перекос фундамента, ведущий к разрушению верхнего строения. Причины часто заключаются в неверной установке свай, когда их не заглубляют до стабильных прочных грунтов. Возможен также и ошибочный выбор вида опор, которые не подходят для характера грунта в месте строительства. Поэтому по вопросу подбора типа свай лучше проконсультироваться с опытным специалистом.
Некоторые виды свай, например, винтовые, стоят достаточно дорого, что также можно отнести к их относительным недостаткам.
Буронабивные сваи из асбестовой трубы обойдутся значительно дешевле винтовых
Виды свайных фундаментов и их особенности
Свайно-забивные фундаменты
На слабонесущих грунтах необходимо использовать сваи, которые забиваются в землю до глубины расположения прочных пластов и объединяются между собой плитой или ростверком.
Забивные сваи имеют вид столбов квадратного сечения, изготовленных из бетона. На погружаемом в грунт конце отливается заострение. Погружение производится пневматическими или гидравлическими молотами. Такое опорное основание является наиболее прочным.
Вместо железобетонных изделий в качестве свай могут использоваться и другие материалы:
- Деревянные столбы. Для них используется древесина твёрдых пород, такая как дуб, ясень, лиственница или сосна. Диаметр бревна под сваю должен быть более 18 сантиметров. Передний конец оснащается металлическим колпаком, задний — металлическим кольцом для предотвращения раскалывания при забивке. Недостатком таких свай является ограниченный срок службы. Но его можно увеличить, воспользовавшись защитными составами.
- Металлические профили — балки, швеллеры и трубы. Эти изделия легче других погружаются в грунт на нужную глубину.
При забивке свай нужно контролировать скорость погружения при каждом ударе. Прекращение движения вниз свидетельствует о достижении опорной конструкцией твёрдых грунтов. В этот момент заглубление столба можно закончить. После установки всех свай по плану фундамента производится обрезка верхних концов до одного уровня.
Опасное явление при забивке сваи — прекращение погружения, когда опора утыкается в камень. Внешне это выглядит как достижение пласта нужной плотности. Но впоследствии камень может сдвинуться, и свая потеряет опору. Признаком такого положения может быть значительное отклонение по высоте забиваемой опоры от остальных. В таком случае сваю нужно извлечь и произвести разбуривание ствола.
При сооружении фундамента на пучинистых грунтах сваи соединяются неполным ростверком. Нижняя плоскость ростверка находится на расстоянии 15–20 сантиметров от земли. После отливки под неё насыпают слой песчано-гравийной смеси. Его назначение состоит в том, чтобы воспринимать и компенсировать нагрузку от вспучивающегося грунта.

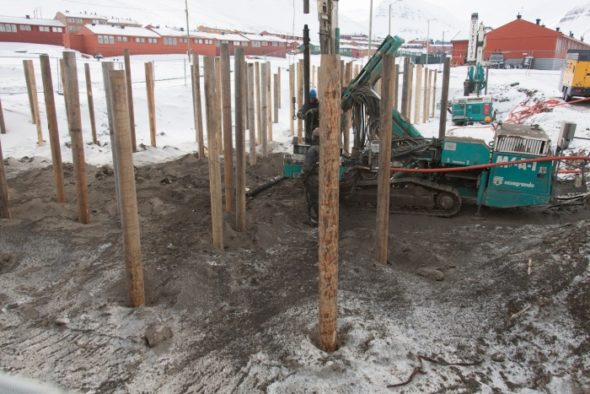

Фундамент из деревянных свай получается недорогим, но и недолговечным
Долговечность деревянных свай достигается обработкой защитными составами.
Металлические опоры для фундамента изготавливаются из различных горячекатаных профилей, таких как балки, швеллеры или трубы. Погружение этих свай требует значительно меньших трудозатрат по сравнению с бетонными. Кроме того, при необходимости удлинения опоры её можно приварить электросваркой. Долговечность металлических опор может быть значительно увеличена антикоррозионной обработкой поверхности.
Сваи из металла забиваются проще, чем бетонные. Кроме того, при необходимости их всегда можно удлинить
При покупке свай нужно проверять качество материала визуальным осмотром и требовать предъявления сертификата качества. Не допускается наличие трещин, сколов и прочих механических дефектов на поверхности.
Свайно-монолитный фундамент
Другое название такого типа опорного основания «свайно-плитный» или СПФ. Оно является комбинацией двух видов фундамента — свайного и плитного. Поводом для использования такой развязки являются следующие обстоятельства:
- Неблагоприятная сейсмическая обстановка в регионе строительства.
- Гидрогеология участка, для которой характерно пучение грунтов, размещение «верховодки» на глубине 2,5–3 метра, большая глубина промерзания грунта. Кроме того, свайно-монолитный фундамент используется, если материал верхнего строения имеет большой вес или планируется дальнейшее наращивание этажности здания.
- Основное здание изготовлено из материала, чувствительного к вибрациям (пеноблоки) или дом строится по каркасной технологии.
- Необходимость подстраховаться при отсутствии точных данных по гидрогеологии на участке. Однако нужно понимать, что стоимость профессионального обследования участка составляет 7–9 тысяч рублей, а удорожание фундамента из-за его более сложной конструкции может обернуться в гораздо более значительную сумму.
Монолитное опорное основание обеспечивает высокую несущую способность на любых неблагоприятных грунтах
Технология строительства
По сути, СПФ строится в два этапа:
- Установка буронабивных свай. Шурфы под них можно выполнить садовым буром, но лучше арендовать ямобур или пригласить специалиста. Глубина погружения зависит от состава грунта. В качестве корпуса сваи чаще применяются трубы асбоцементные, пластиковые или металлические. На дне шурфа нужно устроить дренажный слой из гравия в смеси мелкой и средней фракций (20 см) и крупнозернистого песка (15 см). Труба погружается в шурф, внутрь её вставляется арматурная сетка соответствующей формы.
Установка сваи под плиту с выпуском арматуры для создания надежной цельнолитой конструкции
2. Армирование на площадке под плиту стальными прутками диаметром 12–16 миллиметров. Первый слой арматуры нужно разместить в 5 сантиметрах от засыпки. Для этого можно использовать «стульчики» из битого кирпича. Расстояние между прутками составляет 14–15 сантиметров. Между собой они скрепляются вязальной проволокой из низкоуглеродистой стали. Второй слой арматуры устраивается на расстоянии порядка 15 сантиметров над первым и собирается с соблюдением тех же пропорций. Количество слоёв арматуры зависит от заданной толщины плиты. Выпуски арматуры из свай нужно пригнуть к плитной сетке и также увязать.

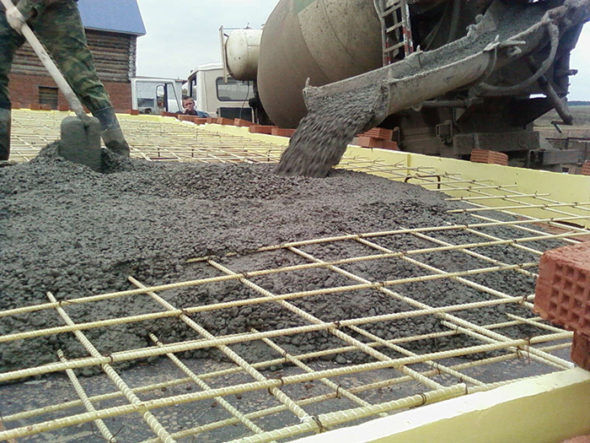

3. Бетонирование. Заливка всего фундамента обязательно проводится в один приём без остановки. Чтобы это обеспечить, лучше воспользоваться услугами бетононасоса, предварительно просчитав объём раствора. Если сделать перерыв при заливке, в фундаменте образуется шов.
Время полной кристаллизации фундамента составляет 28 суток, после чего строительные работы можно продолжить.
Беспрерывное бетонирование опорного основания гарантирует его монолитность и повышенные несущие характеристики
В жаркое время года фундамент нужно укрыть плёнкой и периодически, 1–2 раза в день, сбрызгивать его водой. Преждевременное высыхание воды в бетоне может привести к его растрескиванию.
Нужно отметить, что 85% нагрузки воспринимает свайная система, остальное приходится на плиту. Но этот элемент конструкции придаёт фундаменту устойчивость.
Количество свай для фундамента определяется протяжённостью основания и расстоянием между сваями. Обычно оно выбирается равным от 3 до 6 диаметров одной опоры. Например, для трубы диаметром 400 миллиметров оно составит 1,2–2,4 метра. Можно выбрать среднее значение таким образом, чтобы расстояние было одинаковым. При этом нужно помнить о распределении нагрузки.

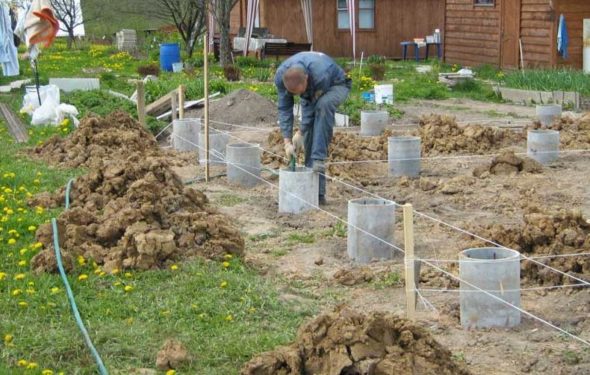

Устанавливаем свайный фундамент из асбестовых труб
Такая конструкция выбирается из соображений экономии для строительства вспомогательных зданий хозяйственного назначения, таких как:
- сарай;
- хозблок;
- летняя кухня;
- мастерская;
- гараж без смотровой ямы и другие сооружения подобного назначения.
Основой фундамента для таких зданий являются сваи из асбестовых труб. По результатам разведочного бурения определяется их количество и глубина погружения. Одним из весомых доводов в пользу применения такой конструкции фундамента является строительство на площадке с уклоном.
Такое устройство опорного основания позволяет использовать для строительства неудобные земли
Бурение шурфов под сваи
Указанное выше назначение фундаментов такого вида не предполагает применения мощных тяжёлых свайных материалов. Поэтому бурение под них часто производится самостоятельно с применением простейших инструментов, в частности — садового бура.
Фотогалерея: простые бурильные инструменты и приспособления
При наличии вставок садовый бур позволяет качественно делать скважины глубиной до 5 метров
Специальный инструмент для бурения шурфов
Мотобур позволяет бурить не только шурфы под сваи, но и неглубокие скважины
Мобильный мотобур делает шурфы для заборов и свай и почти не требует физических усилий при перемещении на другое место
Заливка свай бетоном
Для свай предпочтительно использовать бетон марки 300, что предполагает применения цемента марки 400 в соответствующем соотношении с песком, гравием средней фракции и водой. При выполнении работ своими руками предпочтительно использовать небольшую бетономешалку. Преимуществом фундамента свайно-плитной конструкции является возможность прерывания работ. Можно заливать по нескольку свай, не оставляя на следующий день незаконченных. Работы нужно выполнять в следующем порядке:
- Установить трубы и выполнить их армирование. Если производится бетонирование в шурф, армируется непосредственно он. Но в этом случае нужно на каждый ствол установить опалубку. Причём каждую из них нужно выставить горизонтально по натянутому шнуру, поскольку оголовки свай будут являться опорной поверхностью плит. При использовании труб армирование выполняется внутри них, а верхние края также выравниваются по шнуру.
Армирующий каркас придаёт свае максимальную прочность и долговечность
- Заливка бетоном. В процессе заливки нужно тщательно утрамбовывать бетон с целью не допустить образования в нём воздушных пузырей. Для этого лучше всего использовать вибратор, но вполне достаточно и обычного деревянного шеста нужной длины.
- Бетон набирает свою прочность до полной кристаллизации в течение 28 дней.
Монтаж фундамента

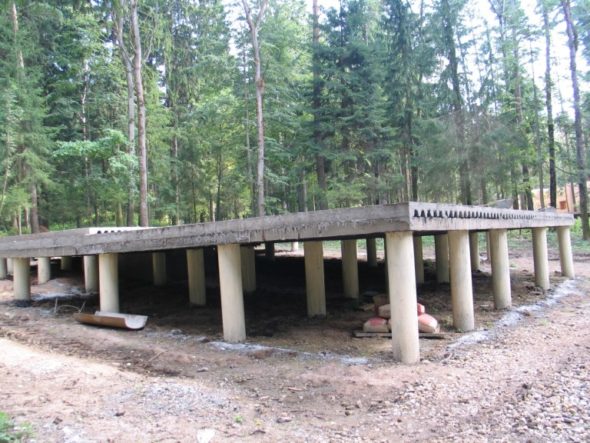

Эта операция заключается в установке плит перекрытия на свайное основание. Для этого обычно применяются ребристые плиты, которые при меньшем весе близки к сплошным по несущей способности. Установка плит производится с использованием грузоподъёмной техники. Для небольших зданий можно применять пустотные плиты толщиной до 15 сантиметров.
Нужно отметить, что для таких конструкций более применим комбинированный фундамент с ростверком. Это дороже, но надёжнее.
Отзывы
Видео: самый надёжный фундамент
Фундамент — это часть здания, экономить на которой не рекомендуется. Даже если имеется опыт в строительном деле, лучше показать свои расчёты и планы специалисту и учесть его замечания. После такой консультации можно приступать к изготовлению фундамента своими руками.
Свайно-ленточный фундамент — это сочетание двух видов основания. Опорная конструкция свай, расположенных ниже уровня земли на 2–3 м (ниже уровня промерзания) скреплена бетонной лентой.
Используют этот тип на пучинистых нестойких грунтах, болотистых местностях и склонах. Для нетяжелых построек, одно- и двухэтажных домов из бруса или каркасных.
В статье описаны ответы на вопросы. Как построить свайно-ленточный фундамент своими руками? Как провести расчёты? Где применяют свайный ростверк? Представлена инструкция по строительству от А до Я.
Устройство свайно-ленточный фундамент
Конструкция свайно-ленточного фундамента:
- грунт;
- песчаная-подушка;
- арматура сваи;
- буронабивная свая;
- арматура ленты;
- бетонное основание;
- гидроизоляция.
Устройство свайно-ленточного фундамента
Таблица № 1. Плюсы и минусы свайно-ленточного фундамента
| Достоинства | Недостатки |
| устойчивость на пучинистых грунтах | отсутствие подвальных и цокольных помещений |
| использование небольшого количества строительного материала, в сравнении с заглублённым ленточным фундаментом | не подходит для строительства многоэтажных зданий, так как требуют более прочной опоры, в этом случае размер свай увеличивает и теряется рентабельность загородных построек |
| быстрый монтаж не требующий дополнительной техники | дополнительные расходы на утепление полов в доме из-за сквозняков |
Область применения
Свайно-ленточный фундамент применяют для малоэтажных загородных домов. Частные каркасные постройки или дома из бруса одного — или двухэтажные не более.
Свайный ростверк, хорошая замена дорогостоящему глубоко заглублённому леточному фундаменту, который часто используется на проблемных грунтах, болотистых местностях и склонах.
Проблемные грунты:
- рыхлые;
- слоистые (со сложным составом);
- пучинистые (с высоким уровнем грунтовых вод);
- с большой глубиной промерзания.
Виды свайно-ленточного фундамента
Свайный-ростверк — комбинация двух основания, свайного и ленточного. Поэтому вид фундамента зависит от сочетания, типа сваи и заглубленности ленты ниже уровня земли.
Типы свай
По типу сваи делятся на три вида:
- Винтовые — изготавливаются из металла. Заострённые трубы с лопастями в нижней части. Погружаются в землю методом шурупа, завинчиваясь в грунт. Для этого не понадобиться специальная техника, можно вкручивать вручную.
- Буронабивные — изготавливаются из бетонна на строительной площадке, заливая раствор в заранее подготовленную скважину. Перед заливкой вяжется арматурный каркас и сооружается опалубка с гидроизоляцией из полиэтиленовой или асбоцементной трубы. Чаще в качестве опалубки используют стены скважины.
- Погружные — готовые железобетонные сваи. Для монтажа на нужную глубину используют строительный копёр. Этот вариант требует возможности подхода спец. техники на участок. Поэтому существуют ограничения по степени близости с рядом стоящими строениями.
Виды свай для фундамента
Уровень заглублённости ленты основания
Ростверк перераспределяет нагрузку сооружения на сваи и грунт. От степени залегания ленты зависит прочность основания.
По заглублённости ростверк делится на три вида:
- Незаглубленный (НЗФЛ) — лента основания совпадает с нулевым уровнем грунта или ниже не более 0,1 м.
- Мелкозаглубленный (МЗФЛ) — лента возводится ниже нулевого уровня грунта на 0,3 – 0,7 м сверху свай.
- Заглублённый (ЗФЛ) — возводится ниже уровня промерзания грунта на расстояние 1 – 3 м.
Виды ленточного фундамента по заглубленности
Наиболее распространённым является мелкозаглубленный тип, так как не требуется привлекать спец. технику и специалистов, а земляные работы сведены до минимума.
Расчёт свайно-ленточного фундамента
Для правильных расчётов свайно-ленточного фундамента понадобиться следующие данные.
- Анализ грунта.
- Глубина промерзания.
- Масса сооружения.
Знание параметров поможет определить ширину, высоту ростверка и свай.
Важно! За точными расчётами по вашему проекту советуем обратиться к профессиональным строителям. Это поможет сэкономить время и обезопасит ваш дом от неверных решений.
Как сделать свайно-ленточного фундамента своими руками: пошаговая инструкция
Монтажом свайно-ленточного фундамента начинается с подготовки территории. Очищаем площадку от ненужного мусора и снимаем верхний плодородный слой земли.
Разметка и земляные работы
Разметка свайно-ленточного фундамента
После подготовки нужно разметить наш проект. Чертёж и расчёты к этому времени должны быть готовы. Переносим чертёж в масштабе на строительный участок.
Для этого понадобиться:
- колья;
- верёвка.
Первый угол определяем с помощью прибора (теодолита) или берём рядом стоящее сооружение за ориентир. Вбиваем колье.
Второй угол намечаем противоположно первому на нужном расстоянии и вбиваем второе колье. Между ними натягиваем леску или верёвку.
Далее, делаем то же самое с остальными углами. Размечаем для внешней и внутренней стороны стены. Ширина между ними стенами, будет зависеть от дома, который строите.
Разметка свайного поля
Важно! Для удобства при выкапывании траншеи перенесите колья на расстояние 0,5 м. с каждого угла.
Копаем траншеи по разметке, для этого понадобиться:
- штыковые и породная лопаты;
- тачка (для вывоза земли).
Как пример, будет рассматривать мелкозаглубленный фундамент. По этому ширину траншеи делаем 0,5 м на 0,1 м шире будущей ленты. Чтобы оставался зазор для установки опалубочной конструкции. На примере углубляем на расстояние 0,5-0,7 м.
Когда траншея готова, переходим к бурению скважины для свай. Для этого понадобиться: бур или трактор с буром.
Делаем скважину ниже уровня промерзания грунта, примерно 0,4 — 0,5 м (для того чтобы свая опиралась на устойчивые грунты). Диаметром примерно 0,1 — 0,15 м.
Установка сваи для фундамента
Установка свай для фундамента
Используем буронабивные сваи.
Для установки буронабивных свай понадобиться выполнить, следующие действия:
- Делаем песчаную подсыпку толщиной 0,1 м и утрамбовуем.
- Сверху монтируем трудную опалубку из асбестоцемента (трубы выбираем из расчётов 1/3 от ширины бетонной ленты).
- Укрепляем сваи армированным каркасом. Связываем между собой проволокой 4 прута. Толщину арматуры берём не меньше 10–12 мм, а длины должно хватать для вязки с бетонной лентой. Каркас не должен касаться стенок опалубки.
- Последний этап заливка. Подготавливаем бетонный раствор маркой М200-М300.
Армирования буронабивной сваи
Важно! Для винтовых и погружных свай не придётся копать скважину. Винтовые завинчиваются в грунт, а погружные монтируются с помощью специальной машины (копёр).
Песчано гравийная подушка
Песчано-гравийная подушка для ленты фундамента
На дне траншеи по бокам делаются выемки, которые будут шире ленты основания на 10–15 см.
Стелим геотекстиль, предотвращая залитие подушки грунтовыми водами.
Создание подсыпки бывает двух видов:
- Смесь гравийно-песчаная. Пропорция для приготовления (гравий/песок – 2/3) Толщина подушки составит 20–30 см.
- Засыпаем по слоям. Первый – 15–20 см слой крупно фракционного песка, а второй – 20 см мелкого щебня или гравия.
Важно! Для подсыпки подходят любые нерудные материалы. К примеру, керамзит, доменный шлак и другие.
Опалубка ростверка
Опалубка ленты фундамента создаётся из деревянных щитов. Доски, фанеру или ДСП сбивают между собой. Толщина конструкция щита должна быть 3–5 см чтобы выдерживать нагрузку.
Заглубляем щиты в подсыпку на 5–7 см с внешней и внутренней стороны. Укрепляем углы опалубки, потому что нагрузка на них действует больше всего.
По периметру конструкцию укрепляем стойками через 0,5-0,8 м, а внешнюю и наружную стороны скрепляют между собой шпильками.
Опалубка ленты фундамента
Формулы для расчёта пиломатериала для опалубки — найдёте в статье.
Для установки опалубки понадобиться:
- фанера или доска толщиной – 3–5 см;
- саморезы;
- шпильки и стойки (для укрепления).
Важно! Устанавливаем продухи и коммуникации.
Армирование ростверка
Связывают армокаркас с помощью пространственной вязки. Усиливая фундамент рифлёной арматурой А3 класса диаметром 12–14 мм. Пруты располагают продольно друг другу, а между собой связываются проволокой 3–6 мм на расстоянии 40–60 см. На этом же расстоянии устанавливаются стержни арматуры по вертикали, образуя квадрат.
Армирование свайно-ленточного фундамента
Углы армирующего каркаса соединяются изогнутыми прутами с внешней и внутренней сторон внизу и вверху, пруты связываются отожжённой проволокой.
Армирование свайно-ленточного фундамента
Готовая конструкция арматурного пояса связывает с арматурой свай.
Связка арматурой сваи и ленты
Заливка
Заливаем свайно-ленточный фундамент бетон класса не ниже B15.
Для приготовления цемента понадобиться:
- цемент;
- песок;
- щебень;
- вода;
- бетономешалка.
Рецепт! Приготовление бетона классом B15 маркой М200 на 1м3. Пропорция для замешивания в бетономешалке: цемент, песок, щебень — 1 / 3,5 / 5,6 (кг). Добавляем воду на глаз, чтобы образовалась неоднородная масса.
Готовый бетонный раствор заливается в ленту порциями или слоями, с утрамбовкой. Утрамбовывают глубинным вибратором для равномерной усадки по ленте и выгону пузырьков (или штыковой лопатой проходим по периметру). После заливки накрывают плёнкой и оставляют для затвердевания. От 25–30 дней основание принимает застывшую прочную форму, готовую для утепления и выполнения отмостки.
Гидроизоляция и утепление
Для ленты нужно сделать гидроизоляцию и утепление. Чтобы увеличить его долговечность, укрепив структуру за счёт снижения влагонепроницаемости.
Гидроизоляция бывает нескольких типов:
Обмазочная. Ленту обрабатывают битумной или эпоксидной мастикой – это влагонепроницаемый материал.
Рулонная. Обклеиваем ленту со всех сторон рулонными материалами: Бикрост, Технониколь: внешней, внутренней и сверху.
Проникающая. На этапе создания бетонного раствора добавляют специальную добавку – праймер. Специальные свойства добавки праймер способны уменьшить пористость бетона, при этом снижая его влагопроницаемость.
Совет! Хороший результат показывает комплексный подход. Сочетание проникающей инъекции в раствор с обмазочным или рулонным материалом.
Утепляют ленту основания с внешней стороны пеноплексом или экструдированным пенополистиролом. Крепится материал плитами к фундаменту в вместе с цоколем. Преимущество материалов в высоком коэффициенте теплосбережения, а также устойчивости к влаге и грызунам.
Видео: Свайно-ленточный фундамент
В 90% случаев изготавливается свайный фундамент своими руками для легких построек из крупноформатных стеновых материалов, имеющих достаточную конструкционную жесткость. Для кирпичного коттеджа потребуется монолитный ростверк, технология которого сложнее, бюджет приближен к затратам на строительство МЗЛФ.
Технология винтового свайного поля
Этот вариант предпочтительнее для сложных ландшафтов, эксплуатационных условий. Сооружается свайный фундамент своими руками за 14 – 2 дня в зависимости от типа ростверка (монолит, брус, соответственно). Для вкручивания СВС потребуется разметить пятно застройки, выполнить пробное погружение для нахождения глубины несущего пласта, вкрутить СВС, выровнять трубы, надеть оголовки, обвязать их ростверком.
Разметка
На ровном участке с вынесением осей стен на грунт проблем не возникает. Для сложного ландшафта придется использовать специальный инструмент (лазерный уровень, дальномер, теодолит, нивелир), чтобы не ошибиться с расстояниями. Технология разметки выглядит следующим образом:
- размещение кольев за периметром здания (0,3 – 0,5 м), два на каждый угол
- натяжка шнуров – обычно с двух сторон для каждого ряда свай
Кроме того, потребуется расчертить на земле отметки для СВС, на которые будут опираться внутренние лестницы, камины, крылечки, печи, силовое оборудование весом от 400 кг (насосы, генераторы). Эти сваи связываются отдельным ростверком, так как испытывают меньшие эксплуатационные нагрузки.
Лидер-лунки
Независимо от способа погружения, для нормального позиционирования длинномерных элементов фундамента в вертикальном положении потребуются приямки. Их изготавливают следующими способами:
- мотобур – минимальные физические усилия, высокая скорость, большие затраты на аренду/покупку мотоинструмента
- ручной бур – низкая производительность, минимальный бюджет строительства
Глубина направляющих скважин 0,4 м, диаметр шнека на 10 см меньше размера лопастей СВС. На этом же этапе обычно проводят пробное погружение СВС, заменяющее в домашних условиях геологические изыскания (бюджет 2 – 3 тысячи вместо полноценного исследования за 30 тысяч рублей).
Это необходимо для определения, на какой глубине залегает пласт, обладающий несущей способностью. Попутно определяется уровень УГВ (верховодка + песчаный горизонт). После чего можно приобрести СВС нужной длины в нужном количестве либо сварить их самостоятельно.
Ручное погружение
Технология ручного вкручивания отработана до совершенства. Практика показывает, что заглублять винтовые сваи вручную удобно при уклоне участка в пределах 20 градусов. Этот способ рекомендован специалистами, так как легко определяется увеличение крутящего момента при достижении несущего пласта. Методика имеет вид:
- свая устанавливается в лидер-лунку вертикально
- один рабочий удерживает ее за тело, контролирует уровнем
- два других вращают ее трубчатыми рычагами, закрепленными в отверстиях на конце СВС либо в приваренных хомутах
За один оборот СВС погружается на шаг лопасти (5 – 7 см в разных модификациях). Обычно 40 кругов достаточно для погружения на 2 м. Если несущий слой не достигнуи сваей стандартной длины, на ее тело приваривается труба, операция повторяется до увеличения момента затяжки, которая показывает, что лопасти достигли несущего пласта. Погрузить СВС ниже отметки промерзания недостаточно, так как указанный пласт залегает на разной глубине, для чего и производится контрольное погружение.
Вкручивание дрелью
При наличии в хозяйстве мощной электродрели (от 1,5 кВт) ручной труд можно механизировать. Для этого понадобится усилитель момента (гайковерт) с насадками, который стоит 3 – 5 тысяч у разных производителей. Технология выглядит следующим образом:
- на лежащую СВС надевается усилитель крутящего момента, дрель
- свая устанавливается в приямок вертикально, инструмент включается в розетку удлинителя
Для погружения этим способом достаточно одного человека, контролирующего вертикальность захода сваи. Это удобно при ремонте фундамента, когда СВС вкручиваются вплотную к стенам, в ограниченном пространстве.
Монтаж оголовков
После изготовления свайного поля все изделия необходимо выровнять по единому уровню. Выкручивать винты запрещено, поскольку они теряют несущую способность. Работы производятся УШМ («болгаркой») с диском по металлу. Отметки создаются с помощью теодолита, нивелира, лазерного инструмента (уровень или построитель плоскостей).
Производители выпускают оголовки разных модификаций, при необходимости их можно изготовить самостоятельно:
- пластина – 4 – 5 мм металл, отверстия по углам для фиксации балок деревянного ростверка саморезами
- усиленный оголовок – к пластине приварен кусок трубы, в которую помещается тело сваи с небольшим зазором, конструкция усилена косынками с четырех сторон
- U-образный оголовок – сделан из швеллера, внутренний размер соответствует сечению бруса
Оголовки могут фиксироваться болтами сквозь тело трубы, сваркой. При установке контролируется горизонталь верхней пластины. Перед монтажом оголовков тело сваи заполняется бетоном, предотвращающим воздушную коррозию изнутри.
Технология буронабивных свай
Методика изготовления буронабивных конструкций требует изготовления в земле отверстий на глубину несущего слоя. На начальном этапе так же используется пробное вкручивание для нахождения пласта с указанной способностью, чтобы не заказывать дорогостоящие изыскания.
Бурение
Создать отметки в местах расположения свай можно краской по грунту или шнурами по колышкам. При этом необходимо учесть перепад высот, толщину буровой оснастки, чтобы шнуры не мешали работе. В отличие от приямков СВС глубина скважин значительно больше, поэтому рекомендуется использовать мотобур с наращиваемой штангой.
Опалубка, армирование
Минимальный бюджет строительства наблюдается при использовании опалубки из кусков рубероида:
- рулон разматывается на длину, равную глубине скважины
- материал сворачивается в цилиндр, фиксируется скобами
- погружается в отверстие, возвышаясь чуть больше проектной отметки над землей
- из 3 – 5 прутков 12 – 16 мм арматуры периодического профиля, нескольких хомутов круглого, треугольного, квадратного сечения диаметром 6 – 8 мм создается конструкция в виде туба
- армопояс погружается внутрь опалубки, прутки выступают на 30 – 60 см над проектной отметкой
Арматуру лучше связывать проволокой, поскольку сварные швы менее прочные, подвержены коррозии.
Заливка
Каждая свая должна заливаться за один прием, интервал подачи бетона не может превышать 2 часа в нормальных условиях. Для удаления из смеси воздуха применяется ручное штыкование прутком арматуры или глубинным вибратором. Если опалубка расположена выше проектной отметки, поверхность бетона легче заглаживать, контролировать общий уровень свайного поля.
Ростверк по сваям
Без обвязки жесткими конструкционными материалами свайное поле неэффективно в качестве фундамента. Существуют ростверки из бруса, металлопроката, монолитного железобетона. Выбор осуществляется в зависимости от проекта, основными факторами являются этажность, стеновые материалы, технологии строительства. например, для блочной, кирпичной кладки может использоваться монолитный или металлический ростверк. Для срубов, каркасных, панельных зданий в качестве обвязки применяют брус.
Деревянный ростверк
При выборе срубовых, каркасных, фахверковых технологий, домов из СИП панелей, щитов сооружается ростверк из бруса, досок. Для этого необходимо выполнить последовательность действий:
- уложить пиломатериал на оголовки вдоль стен
- соединить балки в углах, Т-образных примыканиях в полдерева
- зафиксировать саморезами к пластинам оголовков сквозь отверстия
После чего останется гидроизолировать металлические элементы, древесину для обеспечения максимального ресурса.
Металлокаркас
Балки ростверка из двутавра, швеллера размещаются на сваях без оголовках, привариваются к ним, между собой, гидроизолируются после зачистки швов. Этот ростверк позволяет возводить кирпичные стены, поэтому считается универсальным.
На этом же этапе в здание заводят коммуникации, сделать это после сооружения чернового пола будет сложнее. Подполье декорируется забиркой по каркасу либо кирпичной кладкой, трубы в подполье, под землей в обязательном порядке утепляются.
Монолитный ростверк
Технология монолитной конструкции ростверка сложнее предыдущих вариантов. Для ее выполнения потребуется смонтировать опалубку, уложить две арматурные сетки, залить внутрь бетон, уплотнить его вибраторами. Монолитный ростверк чаще изготавливается по буронабивным сваям. В некоторых случаях для свай, ростверка создается общая опалубка, армирование, конструкция заливается целиком.
Таким образом, изготовление свайного фундамента любым из указанных методов доступно для домашнего мастера. При этом полностью отсутствует аренда спецтехники, экономится бюджет строительства, снижаются сроки сдачи объекта.
